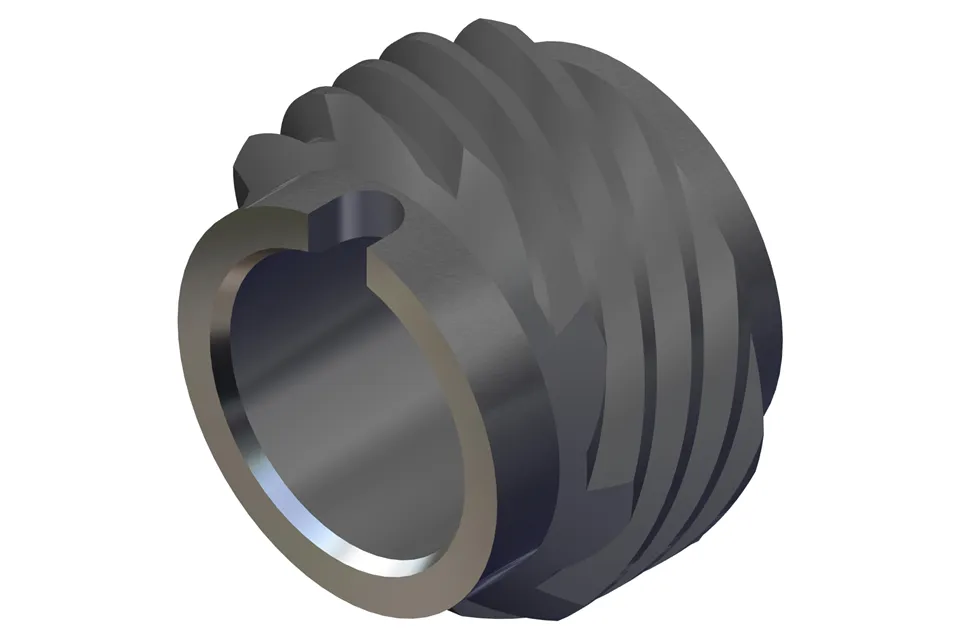

Drive Gear 212602 för Cummins motor

Drive Gear 212602 är en OEM-klassskomponent konstruerad för Cummins NT855 (14L, 400–600 HP \/ 298–447 KW), KTA19 (19L, 700–1, 000 hp \/ 522–746 KW) och KTA38 (38L, 1,400-2,300 HPP 1,044–1,715 kW) dieselmotorer, distribuerade i gruvtransportbilar, byggmaskiner och 2, 000 KVA kraftgeneratorer. Denna växel säkerställer överföring av noll-halkmoment till takometrar, bränslepumpar och hjälpsystem under 1 200 N · m (885 lb-ft) vridmoment och 2 100 varv \/ minut, vilket förhindrar kostsamma drivlinjefel i 300 ton (272tonne) krossar och borrg till land.

Varje växel genomgår validering av 10 miljoner cykeltrötthet (ISO 6336) och 500 timmars salt dimma resistensprovning (ASTM B117), vilket validerar dess motståndskraft vid slipande och högfuktighetsdrift. Dess press-fit-design upprätthåller koncentricitet under 250 graders F (121 graders) oljesumpemperaturer, vilket överträffar eftermarknadsväxlar med 40% (1 800 servicetimmar kontra eftermarknad genomsnitt 1 200 timmar).

Värme-Behandlad legeringsstålkonstruktion

20crmnti legering (HRC 45–50) Att uppnå 1 200 MPa draghållfasthet

Skott peening (0. 2 mm Tryckskikt) som levererar 30% högre gropmotstånd i dammiga förhållanden

· Precision-Bearbetad tandprofil

32Tooth-design med 2 0 Grad i volym tryckvinkel och 0,01 mm spetsradie

Dynamisk balansgrad G2.5 (ISO 1940) Garanterar vibrationsfri drift

·-Passande geometri

{{0}}. 015 mm Radiell störning rymmer 0,05 mm termisk tillväxt

Kylningsprocess garanterar 99,9% dimensionell efterlevnad (ISO 2862)

· Oel-Evel -integration

Direkt passform för NT855 (2010+), KTA19 (2012+) och KTA38 (2015+) Motorer

Smörjfri drift med inbyggda labyrinttätningar som blockerar 99,9% partiklarinträngning (ISO 4406)

Delnummer: 212602 (Rev G, 2025 HT -process)

Compatibility : NT855 (400–600 hp \/ 298–447 kW), KTA19 (700–1,000 hp \/ 522–746 kW), KTA38 (1,400–2,300 hp \/ 1,044–1,715 kW)

Klassad vridmoment: 1 200 N · m (885 lbft) Kontinuerlig \/ 1 800 N · m (1,327 lbft) topp

Hastighetsområde: {{0}} - 2 100 rpm (0–35 Hz)

Dimensioner: ⌀128 mm od × 42 mm bredd

Vikt: 3,8 kg (8,38 lb)

Livscertifiering: 1 800 timmar (gruvtjänstcykelekvivalent)

Renlighet: ISO 4406 16\/14\/12 (PreAssemble Condition)

Installation (kritiska steg):

1. Ytförberedelse: Använd Cummins Cleaner (P\/N 4922458) för att uppnå 0. 8 μm RA -ytbehandling

2. Vridmomentsekvens: Applicera 120 ± 5 N · m (88 ± 4 lbft) i 3 inkrementella steg med Cummins kalibreringsverktyg (JH42879)

3. Backlash -kontroll: Verifiera 0. 0 5–0,10 mm Operativt motreaktion med DIAL -indikator

Underhållsschema:

Every 1,000 Hours: Visual inspection for tooth wear (replacement threshold: >10% flankkläder)

Var tredje, 000 timmar: Dynamisk balanskontroll (max restobalans: 10 g · mm)

Oljespecifikation: Använd Cummins Transmission Oil 50 (P\/N 4922393) för 15% reducerad gränsfriktion

Pro Tip: Par med Cummins justeringssats (P\/N 3982748) för garanterad koncentricitet.
